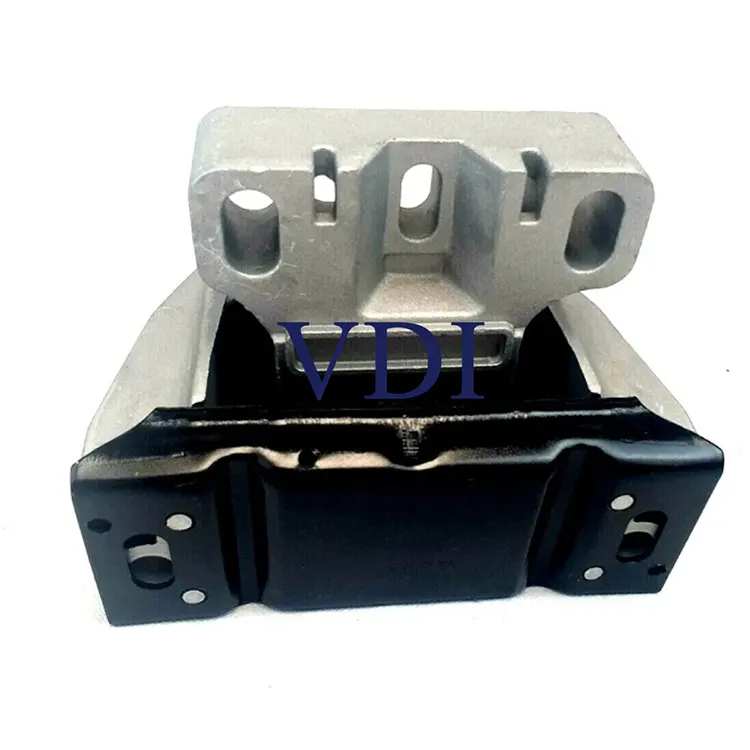

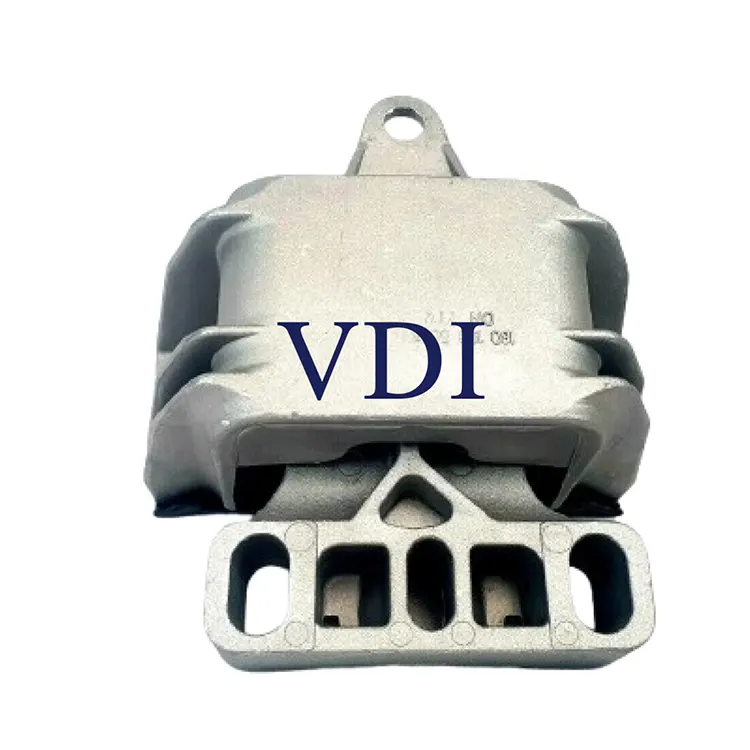

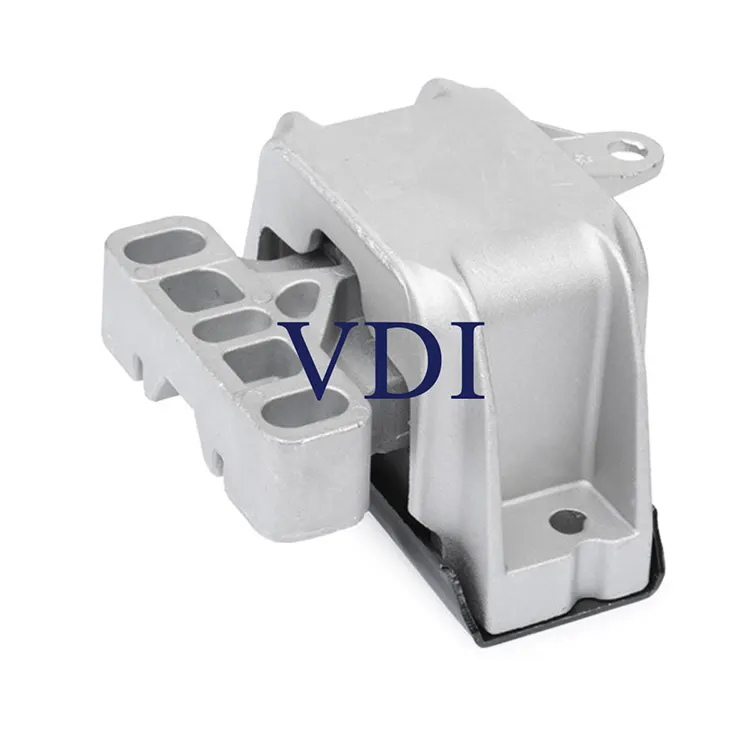

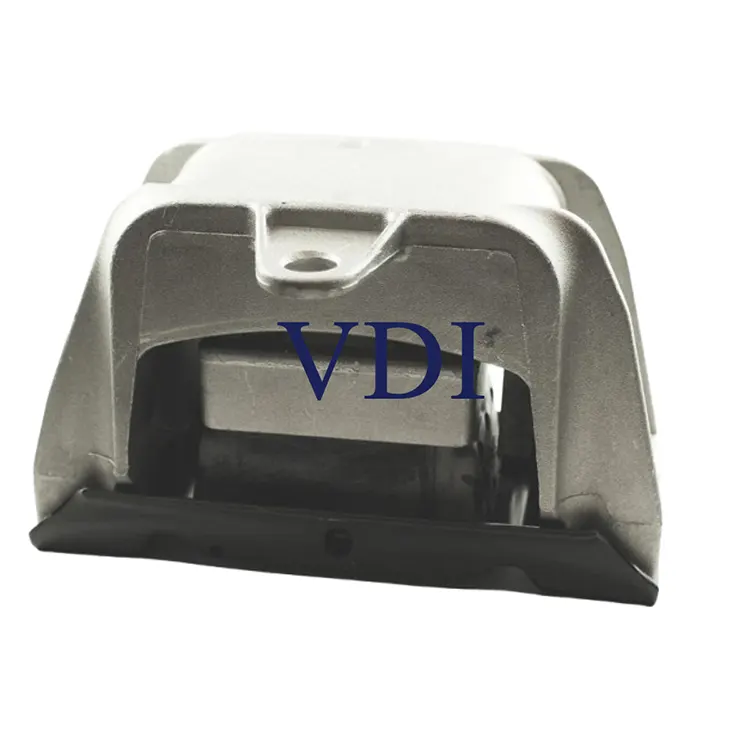

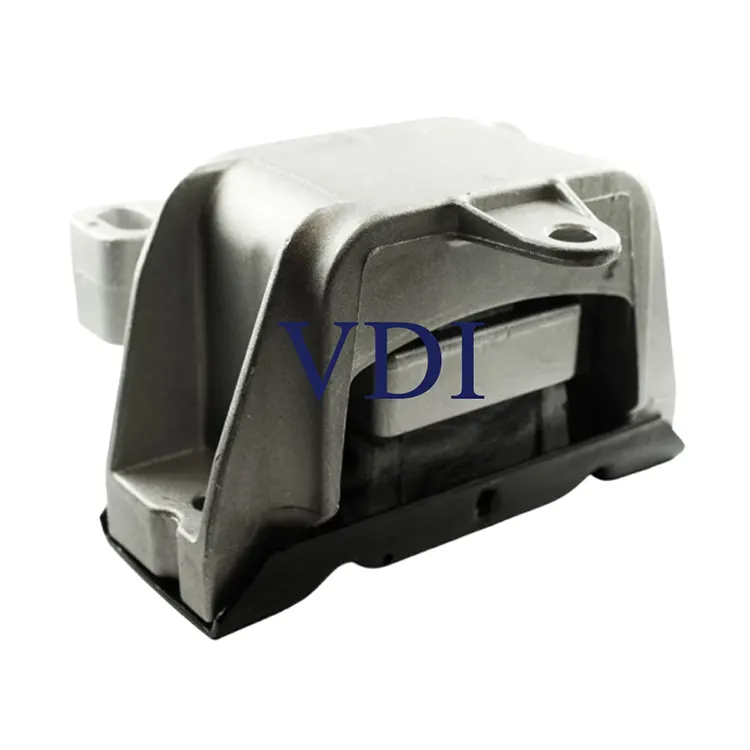

Tootekirjeldus

Asendus EI:

180 199 555

1J0 199 555 AJ

1J0 199 555 AK

1J0 199 555 AL

1J0 199 555 CF

1 JD 199 555 C

Sobib:

Volkswagen Beetle/ Golf/ Jetta 1.9/2.0L

Toote eelised

1. Käigukasti kinnitus 8D0399151H vähendab tõhusalt mootori vibratsiooni ja jõuallika värisemist tühikäigul ja igapäevasel sõidul, taastades tehase sõidukvaliteedi ja sõidumugavuse.

2. Tagab mootori käigukasti täpse joondamise, et kõrvaldada resonants- ja kolisev müra, optimeerides NVH (müra, vibratsioon, karedus) juhtimist.

3. Loodud originaalseadmete spetsifikatsioonidele ja täpselt sobiva täpsusega, mis tagab täiusliku poltmustri ühilduvuse ja kinnituspunktide joondamise, võimaldades poltidega otsest asendamist ilma muudatusteta.

4. Pakub pika läbisõiduga sõidukitele kauakestvat vastupidavust, muutes selle parimaks valikuks mehaanikutele ja autoomanikele, kes otsivad usaldusväärseid originaalseadmete tootjatele samaväärseid järelturu asendusi.

Hooldusjuhend

1. Mis on käigukasti kinnitus

Käigukasti kinnitus (nimetatakse ka käigukasti kinnituseks) on vibratsiooni summutav kronstein, mis kinnitab jõuülekande sõiduki šassii või alamraami külge. See koosneb kahest põhikomponendist: metallklambrist ja kummist (või polüuretaanist) puks, mis on omavahel ühendatud.

Selle kaks peamist funktsiooni on: (1) käigukasti füüsiline lukustamine õigesse asendisse, et säilitada täpne jõuülekande geomeetria, ja (2) käiguvahetuse, kiirendamise ja aeglustamise ajal tekkiva vibratsiooni ja löökide neelamine – takistades nende jõudude sisenemist salongi.

Enamikul sõidukitel on üks kuni kaks käigukasti kinnitust. Esiveolistel autodel, millel on põiki paigaldatud mootorid, on tavaliselt tagumine käigukasti kinnitus, mõnikord koos täiendava külgtoega. Käigukasti alus töötab koos mootori alustega, et toetada kogu jõuallika koostu.

2. Käigukastide tüübid

Levinud on kolm tüüpi, millest igaüks sobib erinevateks kasutusjuhtudeks:

Tüüp	Ehitus	Vibratsiooni isolatsioon	Vastupidavus	Parim jaoks
Tahke kumm	Kummist puks + teraskonsool	Suurepärane (OEM standard)	Mõõdukas – laguneb kuumuse toimel	Igapäevane sõit, mugavuse prioriteet
Hüdrauliline	Vedelikuga täidetud (glükool), häälestatud summutus	Suurepärane, sagedusspetsiifiline	Madalam – vedelik võib aja jooksul lekkida	Esmaklassilised sedaanid, kõrged NVH standardid
Polüuretaan	Kõrge duromeetriga uretaanpuks	Kehv — edastatakse rohkem NVH-d	Kõrge — kuuma- ja kulumiskindel	Raja kasutamine, täpne käiguvahetustunne

Ostunõuanne: igapäevaseks kasutamiseks valige täiskummist kinnitus, mis vastab originaalvarustuse (OEM) spetsifikatsioonidele. Polüuretaanist kinnitused parandavad käiguvahetustunnet, kuid suurendavad salongi vibratsiooni. Hüdraulilised kinnitused pakuvad parimat sõidukvaliteeti, kuid neil on keerulisem konstruktsioon ja lühem kasutusiga.

3. Üldised ebaõnnestumise põhjused

Loomulik vananemine (kõige tavalisem)

Kumm oksüdeerub ja laguneb aja jooksul. Koos jõuülekande pideva vibratsioonikoormusega hakkab enamik aluseid lagunema 60 000–100 000 miili (umbes 100 000–160 000 km) järel. Väljalaskesüsteemi lähedus kiirendab kummi riknemist pideva kuumusega kokkupuute tõttu.

Kokkupõrge või kokkupõrge

Isegi väike esiotsa kokkupõrge või korduvad löökaugud ja äärekivid võivad kahjustada kinnituse konstruktsioonilist terviklikkust – ilma nähtavate väliste pragudeta. Metall-kummi side võib seesmiselt eralduda. Iga oluline mõju nõuab kinnituse kontrolli.

Vale paigaldamine

Pärast käigukasti ümberehitamist või asendamist tekitab valesti keeratud või valesti paigutatud kinnitus lokaalseid pingekontsentratsioone, lühendades märkimisväärselt selle kasutusiga. See on oluline valdkond, mida tuleb kontrollida ebaselge hooldusajalooga sõidukite puhul.

Korrosioon

Lumises, soolases või rannikuäärses keskkonnas kasutatavad sõidukid on altid metallklambrite korrosioonile. Rooste nõrgendab järk-järgult kinnituse konstruktsiooni terviklikkust. Põhja- või rannikualade omanikud peaksid iga hooldusintervalli järel kontrollima aluseid korrosiooni suhtes.

Märkus. Kui üks mootorikinnitus ebaõnnestub, kandub selle koormus üle käigukasti kinnitusele, kiirendades selle kulumist. Mootori aluste vahetamisel kontrollige alati käigukasti kinnitust.

4. Sümptomite tuvastamine

Järgmised sümptomid on loetletud sageduse ja raskusastme järgi. Mida rohkem sümptomeid esineb, seda enam areneb mäe lagunemine.

Sümptom	Kirjeldus	Raskusaste
Kärisev või paugutav müra	Kuuldav pauk D/R käiguvahetusel või tugeval kiirendamisel/pidurdamisel. Toetuseta käiguvahetus põrkab kokku ümbritsevate komponentidega.	KÕRGE
Liigne vibratsioon koormuse all	Märkimisväärne värisemine roolil, istmel või põrandal – eriti madalatel kiirustel või tõusudel.	KÕRGE
Karmid või kõhklevad käiguvahetused	Käiguühenduse geomeetria muutub käigukasti liikumisel. Käsitsi käigud tunduvad jäigad või pikad; automaatika tekitab rohkem väljendunud värinat.	KESKMINE
Nähtav jõuülekande liikumine	Mootor/käigukast lonkab gaasihoova all silmanähtavalt või tundub mootoriruumist vaadates käigukast viltu/vajunud.	KESKMINE
Suurenenud tühikäigu vibratsioon	Märkimisväärsem salongi värina tühikäigul, eriti sisse lülitatud kliimaseadmega. Varajane hoiatusmärk – odavaim aeg parandada.	MADAL/VARANE
Uus jõuülekande müra	Sumin või lihvimine kindlatel kiirustel, mis võib olla põhjustatud veovõlli nurga muutustest kinnituse langemisest.	MADAL/VARANE

Ärge viivitage asendamisega: ebaõnnestunud kinnitusega sõitmise jätkamine põhjustab CV-telgede, jõuülekande tihendite, jahutusvedeliku voolikute ja juhtmestike kiiremat kulumist. Nende teiseste remonditööde maksumus võib olla mitu korda suurem kui kinnituse õigeaegne asendamine.

5. Kontrollimise kord

Järgmised sammud järgivad professionaalset diagnostikapraktikat. Neid saab kasutada esialgseks enesehindamiseks, kuid lõpliku diagnoosi peaks kinnitama kvalifitseeritud tehnik.

1. samm – visuaalne kontroll (tõstmine pole vajalik)

Avage kapott ja jälgige käigukasti ja mootori asendit. Otsige nähtavaid kallutusi, longusid või kummipukse, millel on praod, kihistumine või metallist eraldumine. Hüdrauliliste kinnituste puhul näitab igasugune vedeliku nutt riket.

2. samm – dünaamiline visuaalne test (vajalik on assistent)

Parkige tasasel pinnal, seisupidur sisse lülitatud. Laske assistendil pidurit kindlalt hoida ja lülitage käigukast P/N ja Drive vahel, seejärel tagurdage mitu korda. Jälgige mootoriruumist jõuülekande liigset liikumist. Väike paindumine on normaalne; suur loksumine või kuuldav paugutamine näitab kinnituse riket.

3. samm – veermiku ülevaatus (vajalik on tõstuk)

Tõstke sõiduk ohutult üles ja kinnitage see. Kontrollige käigukasti kinnitust altpoolt. Kontrollige kummi pragude, lõhenemise või metallkronsteini täieliku eraldumise suhtes. Kui kumm on täielikult eraldunud, tuleb kinnitus viivitamatult välja vahetada.

4. samm – kangutamisvarraste test (professionaalide poolt soovitatav)

Kui mootor on välja lülitatud ja sõiduk on kindlalt toestatud, kasutage käigukasti õrnalt hoovamiseks kangvarda. Terve kinnitus pakub kindlat vastupanu peaaegu ilma liikumiseta. Kui käigukast liigub kergelt kangutades, on kinnitus rikkis. Enne selle toimingu sooritamist veenduge, et ülekandepesa või tugi on paigas.

6. Asenduskulude viide

Allolevad joonised on koostatud mitme remondiplatvormi ja reaalse maailma juhtumite põhjal. Tegelikud kulud sõltuvad sõidukimargist, piirkonnast ja osade kaubamärgist.

Kuluartikkel	Hinnanguline ulatus
Osa — järelturu kummist kinnitus	20–80 dollarit (USA)
Osa – OEM-kummist kinnitus	80–200 dollarit (USA)
Osa – hüdrauliline kinnitus	150–400 dollarit (USA)
Tööjõud (1-3 tundi, tavaauto)	100–250 dollarit (USA)
Kokku – standardsõiduk (USA, RepairPali andmed)	363–441 dollarit

Luksusbrändidel (BMW, Mercedes-Benz, Porsche jne) on märkimisväärselt kõrgemad varuosad ja tööjõukulud – kogu remondikulu võib ületada 800 dollarit (USA) . AWD ja 4WD sõidukid nõuavad konstruktsiooni keerukuse tõttu tavaliselt 50% rohkem tööaega. Tere tulemast tellima VDI käigukasti kinnitust 1J0199555AH.

DIY teostatavus

Asendamine on tehniliselt käeulatuses kogenud kodumehaanikutele, kuid see hõlmab olulisi ohutuskaalutlusi

Hüdrauliline tungraud või ülekandetugi peab käigukasti hoidma enne, kui vana kinnitus poltidest lahti keeratakse

Mõnel sõidukil tuleb alusraamile juurdepääsuks eemaldada alamraam – see suurendab oluliselt ulatust

Asenduskinnitus peab olema täpselt joondatud; kõrvalekaldumine põhjustab uut vibratsiooni

Kõikide kinnitusdetailide puhul tuleb järgida originaalseadmete tootja hooldusjuhendi pöördemomendi spetsifikatsioone

7. Hooldusnõuanded

Käigukasti kinnitused on kulukomponendid. Head sõiduharjumused ja perioodiline ülevaatus võivad nende kasutusiga oluliselt pikendada.

Vihje	Üksikasjad
Perioodiline visuaalne kontroll	Kontrollige kummi seisukorda igal õlivahetusel või ~10 000 km. Varaseid pragusid on palju odavam kõrvaldada kui täielikku riket.
Sujuvad sõidusisendid	Vältige agressiivset kiirendamist ja tugevat pidurdamist – need on kõige suuremad stressiväsimuse suurendajad.
Hooldage käigukasti vedelikku	Halvenenud vedelik suurendab sisemist vibratsiooni, mis kannab alusele täiendava koormuse. Järgige tootja vedelikuvahetusvälbasid.
Aadress mootor paigaldatakse kohe	Ebaõnnestunud mootorikinnitus jaotab oma koormuse ümber käigukasti kinnitusele. Kontrollige mõlemat süsteemi koos.
Ärge ületage nimikoormust	Pidev ülekoormus koormab kogu jõuülekannet, sealhulgas kõiki kinnitusi.
Kontrollige pärast kokkupõrget	Isegi väike kokkupõrge parklale võib aluseid nähtamatult kahjustada – lisage see kokkupõrkejärgsesse kontrollnimekirja.

8. Korduma kippuvad küsimused

K: Kas ma saan halva käigukastiga sõitmist jätkata?

Lühikesed vahemaad poodi jõudmiseks on üldiselt vastuvõetavad, kuid pidev sõitmine pole soovitatav. Ebaõnnestunud kinnitus võimaldab ülemäärast ülekande liikumist, mis kiirendab CV-telgede, väljundvõlli tihendite ja jahutusvedeliku voolikute kulumist – sekundaarne remont, mis võib maksta mitu korda rohkem kui õigeaegne kinnituse vahetus.

K: Kas ma peaksin mootori ja käigukasti kinnituse vahetama samal ajal?

Mitte tingimata, kuid sarnase vanuse ja läbisõiduga sõidukitel on kinnitused tavaliselt sarnases kulumisolekus. Paljud tehnikud soovitavad asendada mõlemad koos, et säästa teist lahtimonteerimist ja vältida lühikese intervalliga korduskülastust, kui järgmine kinnitus ebaõnnestub.

K: Vibratsioon ei paranenud pärast asendamist – miks?

Vahetusjärgne vibratsioon viitab tavaliselt: kulunud on ka muud mootori kinnitused; uus kinnitus ei olnud paigaldamise ajal täpselt joondatud; või vibratsiooniallikas ei ole seotud (süütetõrge, tasakaalustamata rehvid, kulunud vedrustuse puksid). Küsige tehnikult jõuülekande täielikku ülevaatust.

Kvaliteedi tagamine:

Kohandatud autoosade arendamine on põhipädevus, mis kasutab ettevõttesisest inseneritööd, et ületada sellised väljakutsed nagu piiratud valmislahendused, tarneahela kitsaskohad ja tarnijate teostusajad. Pakume täielikku tootearenduse tuge alates tehnilise teostatavuse analüüsist kuni lõpliku tarnimiseni, tagades range vastavuse sihtturu spetsifikatsioonidele.

Protsess algab koostöös tehtavate spetsifikatsioonide määratlemisega, mis hõlmab sõidukirakenduste ühilduvust, kronsteini geomeetriat, NVH (vibratsiooni summutamise) jõudlust, keskkonna vastupidavust, kriitilisi mõõtmeid ja kulude optimeerimist. Seejärel loob meie insenerimeeskond esialgsed disainikontseptsioonid ja teostab teostatavuse ja materjalide ühilduvuse jaoks CAD/CAE simulatsiooni, jagades tulemusi varakult kliendi kinnitamiseks ja kinnitamiseks.

Olete teretulnud tellima VDI OEM-i käigukasti kinnituse 1J0199555AH.
